PBG屏蔽管道離心泵概述:

PBG屏蔽管道離心泵是采用日本技樣、并吸收了國際上屏蔽泵設計制造的技術，經我公司科技人員消化革新，新推出的第二代屏蔽泵新品，

本產品在原有的基礎上改進電磁核心技術，改善了流體運動狀態，提離了泵效率，綜合性能指標更上一個臺階，產品也更加理想。

PBG屏蔽管道離心泵是一種電動機和水泵一體化結構的泵類產品，泵腔和電機構成一個密封整體，去除了機械密封，解決了因密封損壞而引起的液體泄漏問題，

使液體介質滴水不漏-稱之為無泄漏，去除了滾動軸承，采用浸漬樹脂石墨軸承，摩擦系數小并利用自身輸送的流體介質來潤滑軸承。使整機超低噪聲運行一一稱之為超低噪音。

PBG屏蔽管道離心泵廣泛應用在石油、化學工業、醫藥、紡織、核電、軍工、造船及城市給排水，消防增壓，高層建筑增壓送水，園林噴酒，暖通制冷等冷暖水循環增壓。

尤其是對振動，噪音要求高的場所，如重點工程的泵房、中央空調及科研院校醫院等等。特別適用于輸送對人體及環境有害的和不安全的液體或貴重液體等。

PBG屏蔽管道離心泵還可以在更多項目上發揮重要作用，加之屏最泵低故障率，安全環保，和維護成本等優點已贏得廣大用戶歡迎和認可，同時也增強對中國市場高品質水泵需求。

PBG屏蔽管道離心泵特點：

1、PBG屏蔽管道離心泵因能保證不泄漏，故可輸送對人體和環境、設備有害的及介格昂貴的易泄漏的易燃、易爆液體。

2、不會吸入空氣，適用于真空系統及輸送與空氣接觸發生變質的液體。

3、無軸封設計，由靜止密封代替了旋轉密封，解決了普通泵在傳動軸部位的嚴重泄漏問題。

4、軸承利用輸送液體自行潤滑，不需潤滑油，故不污染輸送液體，并免去了定期注油的麻煩。

5、電機與泵同軸，泵的葉輪直接安裝在電動機軸上，裝入泵內構成一個絕對不泄漏的密封整體(即屏蔽電泵)。

6、葉輪采用水推力平衡式設計，使轉子在運行中可以處于懸浮設計，降低了石墨軸承的軸向磨損，從而提高了使用壽命，降低了運行成本。

7、電機無冷卻風扇

，去除滾動軸承，故運行噪音和振動都非常小。

8、泵進出口法蘭的規格設計與標準閥門相同。且位于同一中心線上，中心低，便于管道布置，使泵房設計也更為合理，實用。

9、零部件的標準化、系列化程度高。

10、接線盒采用防水結構，可在戶外安全使用。

11、可根據使用要求，即流量和揚程和需要進行泵的串、并聯運行方式。

12、新采用的浸漬樹脂石墨軸承，具有耐磨性能高、磨擦系數低、不老化、抗泥沙等優點。13、泵結構合理，體積小，重量輕，占地面積小，運行平穩，安裝方便，

無須調整，維修方便。

PBG屏蔽管道離心泵符合國家標準GB5662.85、JB/T 10483-2004的規定，國際電工委員會(IEC)標準JB/T10391-2002標準的規定。

PBG屏蔽管道離心泵主要用途

1、PBG屏蔽管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用介質溫度-30℃-+90℃。特別適用于工業和城市給排水、消防增壓、高層建筑增壓送水、

園林噴灌、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套等。

01

PBG屏蔽管道離心泵

2、SPGR高溫型屏蔽泵供輸送介質溫度較高場合，適用介質溫度80℃-130℃。主要適用于能源、冶金、化工、紡織、造紙及賓館、飯店、浴室等部門。

3、SPGT防腐型屏蔽泵供輸送不含固體顆粒，適用于石油、化工、冶金、電力、造紙、食品、制藥、科研院校和合成纖維等部門。

4、SPGB隔爆型屏蔽泵，供輸送液氨、甲笨等易燃、易爆液體。

5、SPGTB防腐隔爆型屏蔽泵，供輸送易燃、易爆、易腐蝕的化學液體。《<型號意義

PBG (R) 80-200 (I) A (B) (C)

葉輪經第三次切割葉輪經第二次切割葉輪經第一次切割流量分類

葉輪名義外徑

泵進、出口公稱直徑流體類別(普通不注、熱水為R)腐蝕性流體為T(mén)，隔爆型為B屏蔽式管道離心泵

結構說明

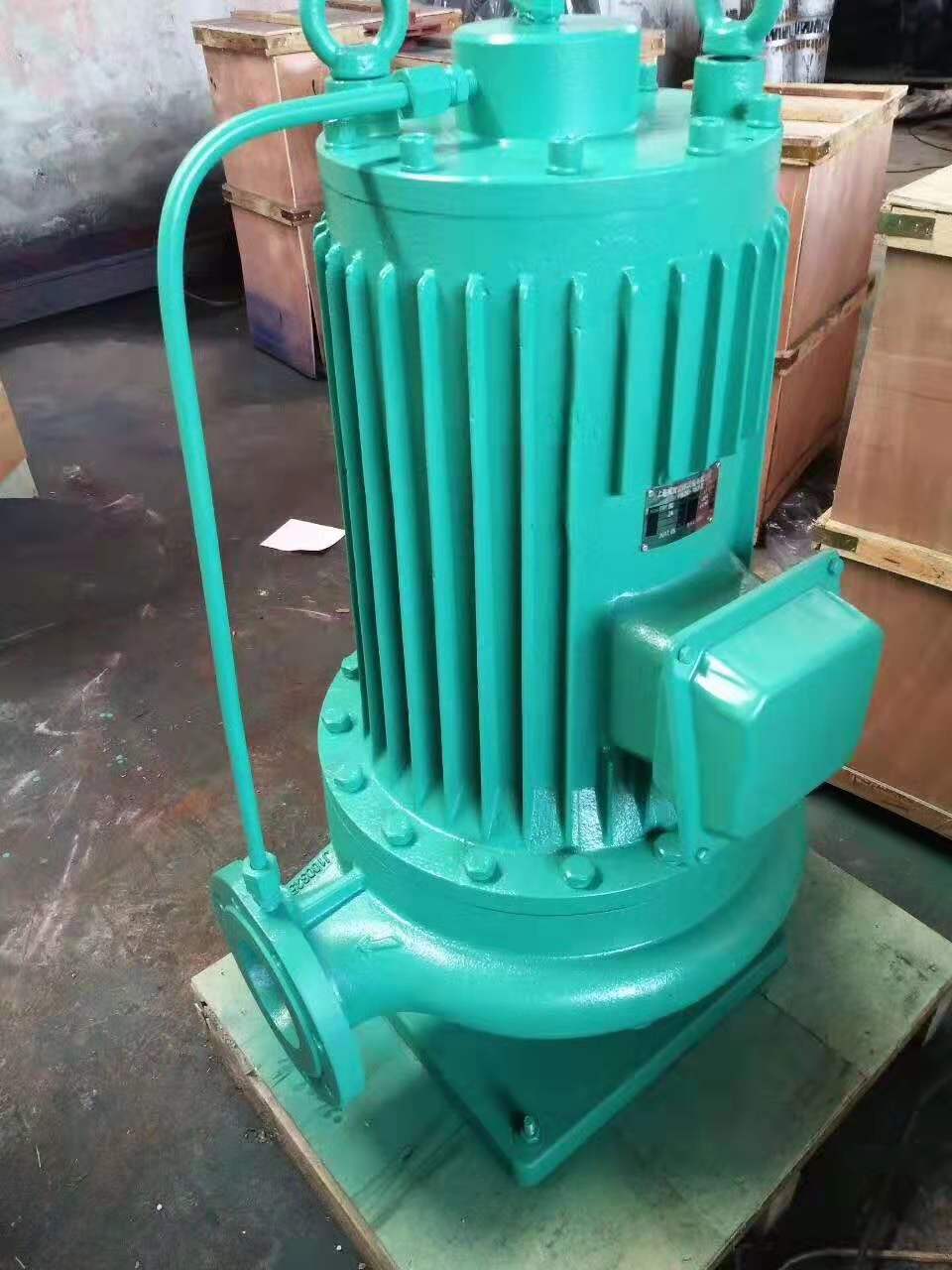

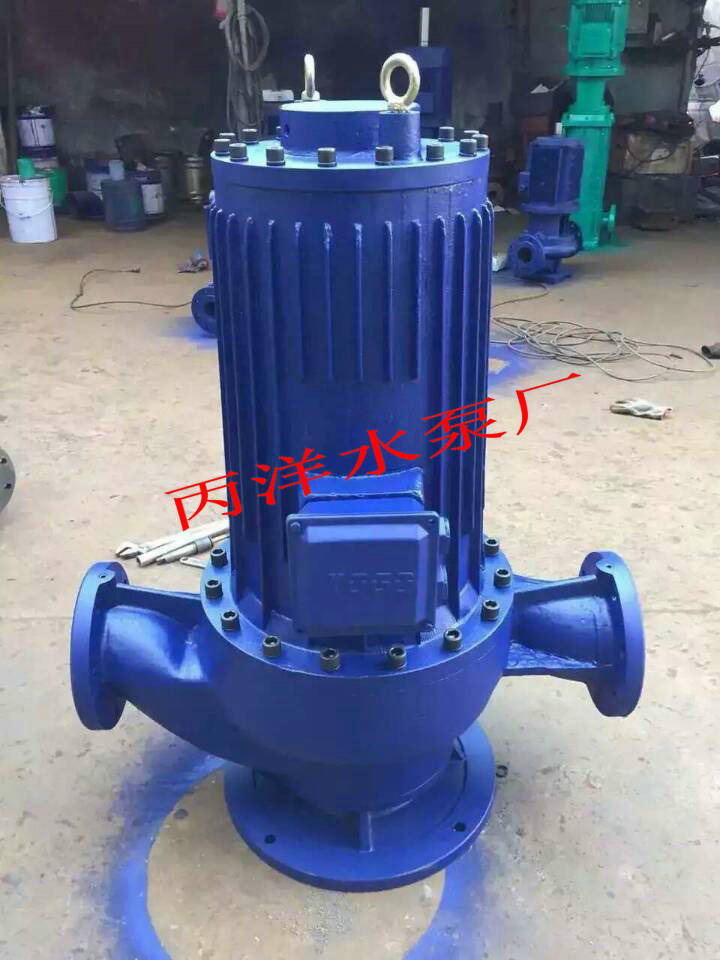

PBG屏蔽管道離心泵的結構見圖。該泵又稱屏蔽電泵為機泵一體結構，整體主要由泵體、葉輪、聯接體、石墨軸承、定子、轉子、屏蔽套、電機殼等零部件組成。泵為立式單吸單級離心式，進出口在同一水平軸線上，進出口徑規格相同可直接像閥門一樣安裝在管路的任何部位上，裝卸極為方便，占地面積少。泵通過聯接體與電機成一體，軸承采用進口石墨浸漬樹脂復合軸承，電機定轉子各有屏蔽套進行封閉隔離。軸承采用輸送液體本身作為潤滑劑及冷卻液，液體在電動機內部進行循環,對電動機起到冷卻對軸承起到潤滑作用，具有設計合理運行可靠的特點。泵設有底座，可直接在地基上，也可帶聯接

板加裝隔振器
